Flerkanals DFB-laserkilde

Indholdsfortegnelse

1. Introduktion af Multi-channel DFB Laser Source

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Gennemløbstid

11. Betjeningsnoter og vedligeholdelse

12. Kvalitetssikring og eftersalgsservice

Produktintroduktion-Multi-channel DFB Laser Source

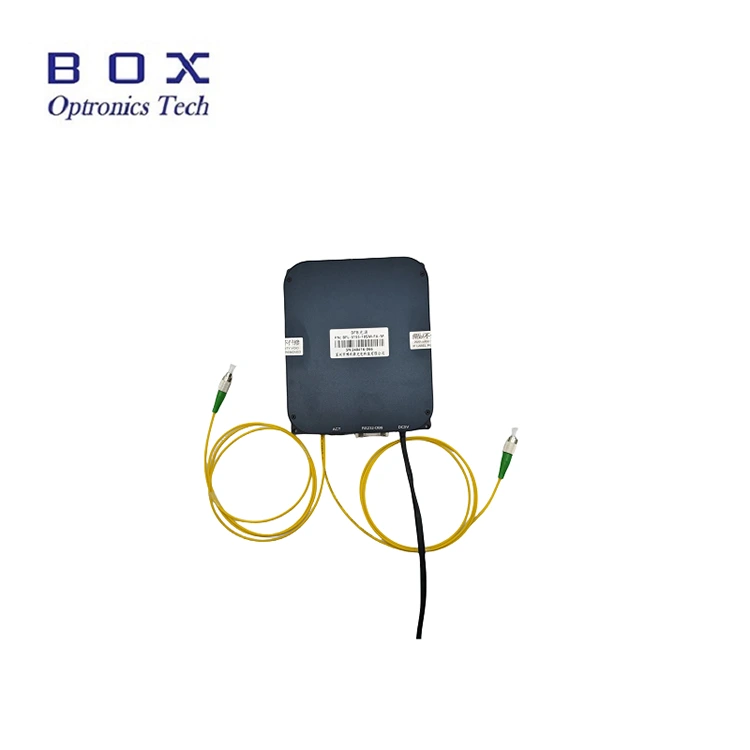

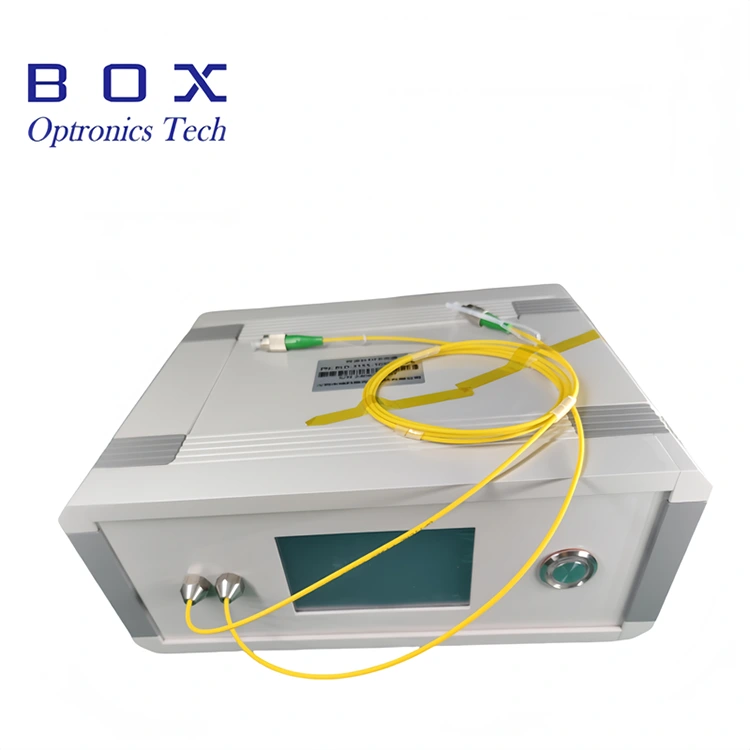

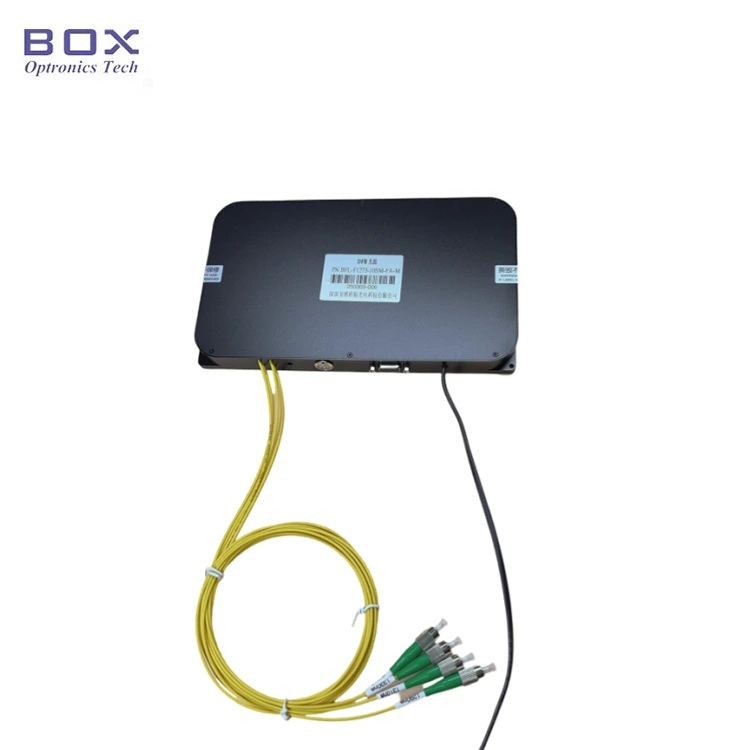

Dette er en flerkanals DFB-laserkilde med frit konfigurerbare bølgelængder og kontinuerlig bølgedrift (CW). Tilgængelige bølgelængdemuligheder inkluderer CWDM (1270~1650 nm), DWDM ITU-kanaler 18~64, LAN-WDM-bølgelængder samt specifikke bølgelængder såsom 1030 nm og 1064 nm. Produktet fås i to konfigurationer: en selvstændig stationær enhed eller en integrerbar modulopbygning; udstyret med kommunikationsgrænseflader og overvågningssoftware. Brugere kan vælge mellem en fast udgangseffekt eller en strømjusterbar konfiguration. Denne flerkanals DFB-laserkilde understøtter drift som en enkeltkanals lyskilde eller samtidig output på tværs af flere kanaler.

Produktspecifikationer-Multi-channel DFB Laser Source

Produktegenskaber-Multi-channel DFB Laser Source

● Brugerdefinerbare bølgelængder og udgangseffekter;

● 2~16 tilgængelige kanaler;

● Fast eller justerbar udgangseffekt;

● Høj outputstabilitet, lille størrelse og hurtig opstart.

Produktapplikationer-Multi-channel DFB Laser Source

● WDM,AWG, PLC-enhedsdifferentialtab, registrering af returtab;

● Oftalmisk OCT;

● Fiberenhedskalibrering og passive komponenttestsystemer.

Produktdetaljer-Multi-channel DFB Laser Source

● Tilgængelige bølgelængder (nm):

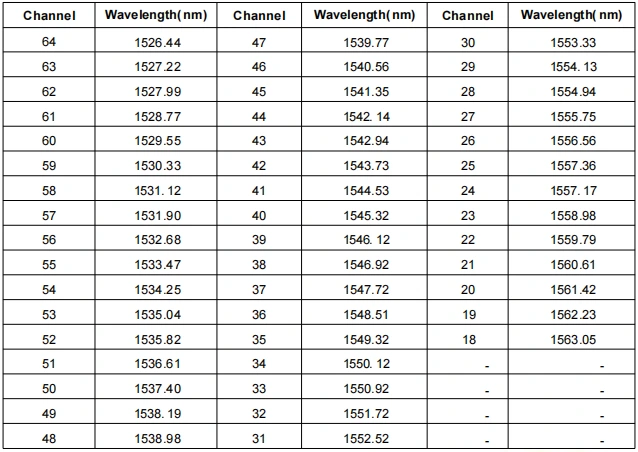

● ITU-kanal 18~64 bølgelængder (mm):

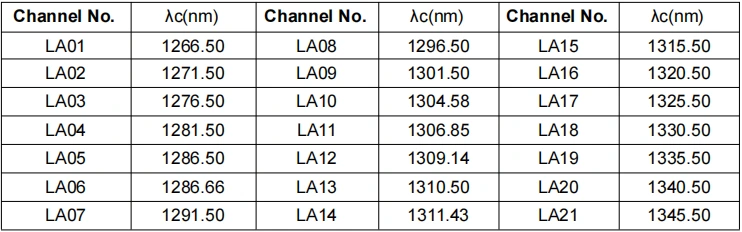

● LAN-WDM bølgelængder (mm):

Operation Steps-Multi-channel DFB Laser Source

Trin 1. Udpakning: Inden montering kontrolleres, om alt tilbehør er komplet.

Trin 2. Strømforsyning: Forbundet til en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3. Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4. Opret forbindelse til værtscomputeren: Brug USB-RS485 DB9-datakablet til at forbinde Multi-channel DFB Laser Source og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere serielportens datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

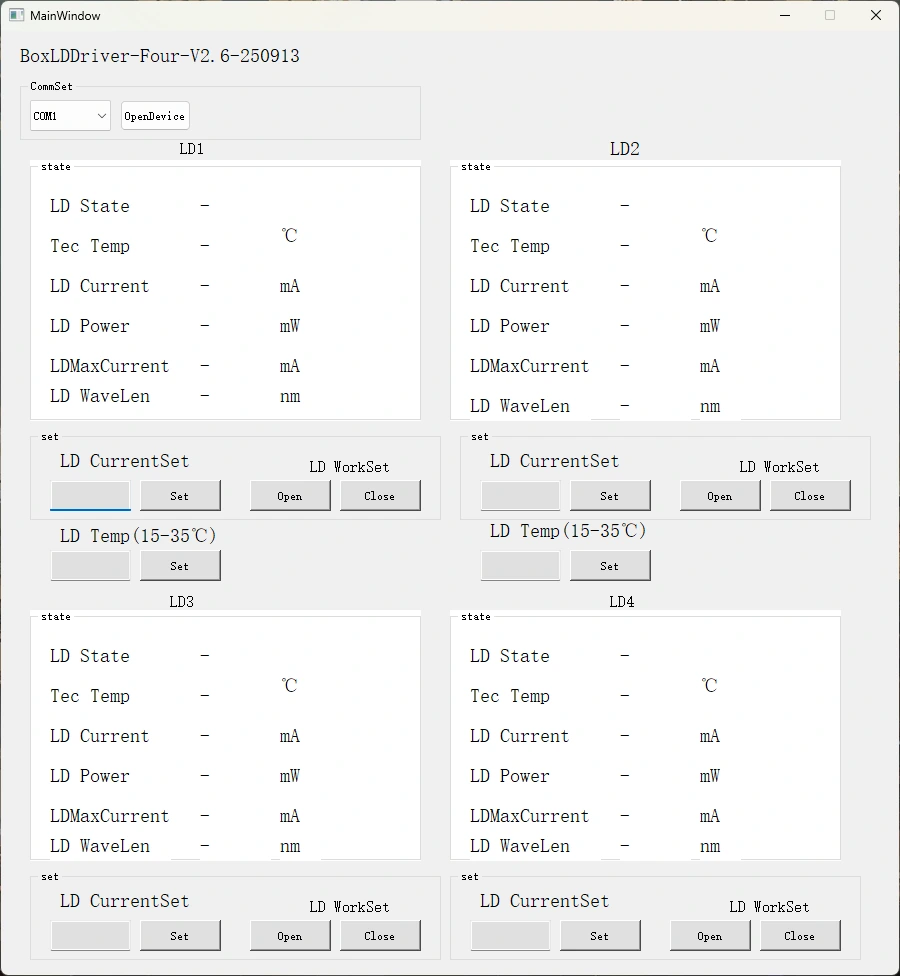

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen og LD-temperaturen for multi-channel DFB-laserkilden. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)

Datablad og testark

Datablad

Testark
