C-Band Tunable Laser Module

Produktoversigt-C-Band Tunable Laser Module

C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) fra Box Optronics er et kompakt, integreret justerbart lasermodul, der dækker det fulde C-bånds bølgelængdeområde og fiberkoblet output.

ATLS4-modellen er optimeret til præcision af bølgelængdejustering og giver en typisk bølgelængdetrinstørrelse på 10 pm, ≤100 µs bølgelængdeskiftetid og en snæver linjebreddeydelse under 5 MHz. Den er ideel til applikationer, der kræver høj spektral nøjagtighed, herunder FBG-interrogation, smalbånds optisk filterkarakterisering, DWDM-komponenttestning og præcisionsfotoniske målinger.

HTLS4-modellen er designet til applikationer til hurtig bølgelængdescanning, med hurtig bølgelængdejusteringsrespons ned til 1 µs, højhastighedsscanningskapacitet på over 1000 nm/s og cirka 1 MHz linjebredde. Den er optimeret til dynamisk FBG-sensor, high-throughput optisk komponenttestning og hurtige spektralopsamlingsapplikationer.

Begge modeller deler den samme mekaniske pakke, elektriske grænseflade og fiberoutputkonfiguration, hvilket gør det muligt for systemdesignere at vælge den passende ydeevne baseret på applikationskrav uden at ændre det mekaniske eller elektriske integrationsdesign.

Nøglefunktioner-C-Band Tunable Laser Module

• Bredt C-bånds bølgelængdeindstillingsområde: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Høj bølgelængde nøjagtighed: ±10pm absolut, ±2pm stabilitet, <3pm repeterbarhed

• Hurtig indstillingshastighed: ≤100µs (ATLS4) / ≤1µs (HTLS4) pr. trin

• Høj scanningshastighed: >40 nm/s ved trin 22:00 (ATLS4) / >1000 nm/s ved trin 20:00 (HTLS4)

• Fin bølgelængdetrin: 22.00 typisk (ATLS4) / 20.00 typisk (HTLS4)

• Høj udgangseffekt: >10dBm(10mW) i hele tuning-området

• Fremragende strømstabilitet: ±0,05 dBm

• God strømflade: ≤±0,3dB

• Højt undertrykkelsesforhold for sidetilstand: >35dB (ATLS4) / >40dB (HTLS4)

• Lav relativ intensitetsstøj: <-135dB/Hz

• Smal linjebredde: <5MHz (ATLS4) / ~1MHz typisk (HTLS4), statisk

• Standard FC/APC fiberstikudgang

• Kompakt modulformfaktor: 134x104x21 mm

• 5V DC-forsyning, <5W typisk strømforbrug

• Bredt driftstemperaturområde: -20°C til +65°C

Typiske applikationer-C-Band Tunable Laser Module

• Fiber Bragg grating (FBG) demodulations- og forespørgselssystemer

• Optisk passiv enhedstest og karakterisering (tab af indsættelse, tab af retur, filterrespons)

• DWDM-komponent- og bølgelængdedelingsmultipleksertest

• Fiberoptiske sensorsystemer til temperatur-, belastnings- og vibrationsmåling

• Strukturel sundhedsovervågning af broer, tunneller, rørledninger og vindmøllevinger

• Justerbare laserkilder til optisk spektrummåling og analyse

• Forskning og udvikling i fotonik- og optiske kommunikationslaboratorier

• OEM-integration i optisk test- og måleudstyr

Produktspecifikationer-C-Band Tunable Laser Module

Optiske og bølgelængdespecifikationer

Mekaniske og elektriske specifikationer

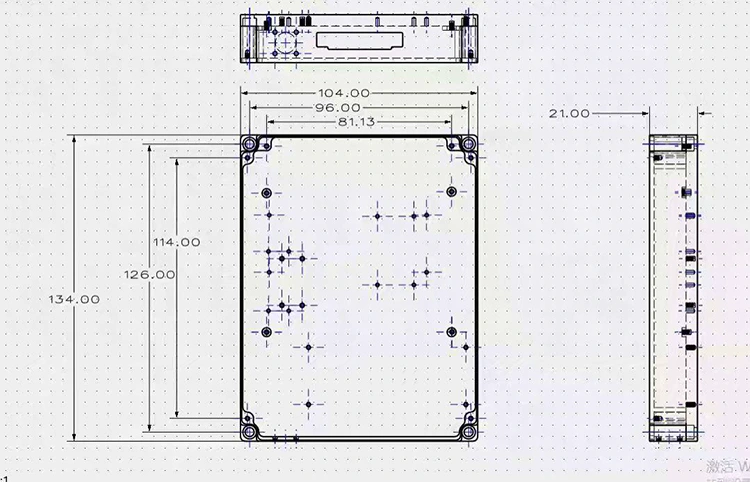

Pakkedimensioner-C-Band Tunable Laser Module

Moduldimensioner: 134 mm (L) × 104 mm (B) × 21 mm (H)

Bestillingsinformation-C-Band Tunable Laser Module

Modelnomenklatur

XTLS4-C-Band

Eksempler: ATLS4-C-Band, HTLS4-C-Band

Ofte stillede spørgsmål (FAQ)-C-Band Tunable Laser Module

Q: Hvad er forskellen mellem ATLS4- og HTLS4-modeller?

A: ATLS4 og HTLS4 deler den samme mekaniske pakke, elektriske grænseflade og fiberoutput, men adskiller sig i tuninghastighed, trinstørrelse og linjebreddeydelse.

ATLS4-standardversionen giver en 10 pm bølgelængdetrinstørrelse, ≤100 µs enkelttrins bølgelængdeskiftetid, >40 nm/s scanningshastighed (10 pm-trin) og en smal linjebredde på <5 MHz, hvilket gør den ideel til højopløselige spektrale målinger og præcis optisk karakterisering.

HTLS4-højhastighedsversionen giver ≤1 µs enkelttrins bølgelængdeskiftetid og >1000 nm/s scanningshastighed med 20 pm bølgelængdetrinopløsning, hvilket gør den ideel til hurtig FBG-forespørgsel, dynamisk fiberregistrering og test af optiske komponenter med høj gennemstrømning.

Vælg modellen baseret på dine applikationskrav til scanningshastighed, bølgelængdeopløsning og signal-til-støj-forhold.

Sp.: Kan denne indstillelige laserkilde bruges til FBG-forespørgselssystemer?

A: Ja. ATLS4- og HTLS4-afstembare lasermoduler er vidt egnede til FBG-forespørgselssystemer. Deres præcise bølgelængdeindstillingsevne, høje bølgelængdeopløsning og stabile optiske output muliggør nøjagtig sporing af FBG-bølgelængdeforskydninger forårsaget af temperatur-, belastnings- og vibrationsændringer. ATLS4 er optimeret til spektralanalyse i høj opløsning, mens HTLS4 giver højhastighedsscanningskapacitet til dynamisk FBG-føling og højgennemstrømningsmålinger.

Spørgsmål: Hvad er udgangseffekten og strømfladheden?

A: Begge modeller leverer >10dBm udgangseffekt over hele tuning-området med ±0,05dBm strømstabilitet og ≤±0,3dB strømflade. Den integrerede effektkontrolsløjfe opretholder ensartet udgangseffekt, når bølgelængden indstilles, hvilket reducerer målefejl forårsaget af effektvariation.

Q: Hvad er den mindste ordremængde (MOQ)?

A: MOQ er 1 enhed. Vi understøtter fleksible ordremængder, fra enkelte enheder til R&D og prototyping til volumenproduktion til OEM-integration. Kontakt vores salgsteam for specifikke priser for din ønskede mængde.

Datablad-C-Band Tunable Laser Module

ATLS4-C-Band Tunable Laser Module

HTLS4-C-Band Tunable Laser Module

Lead Time-C-Band Tunable Laser Module

• Standardproduktion:1~2 uger

• Mængdeordrer: Kontakt os venligst for en produktionstidsplan

• Tilpassede ordrer: 3-4 uger

• International forsendelse: ~5 hverdage (DHL/UPS/FedEx Express)

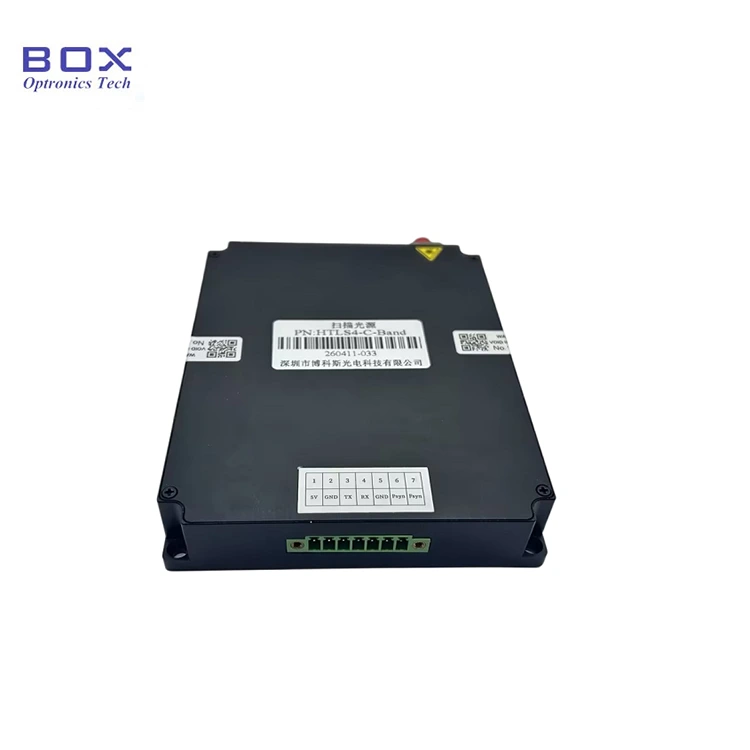

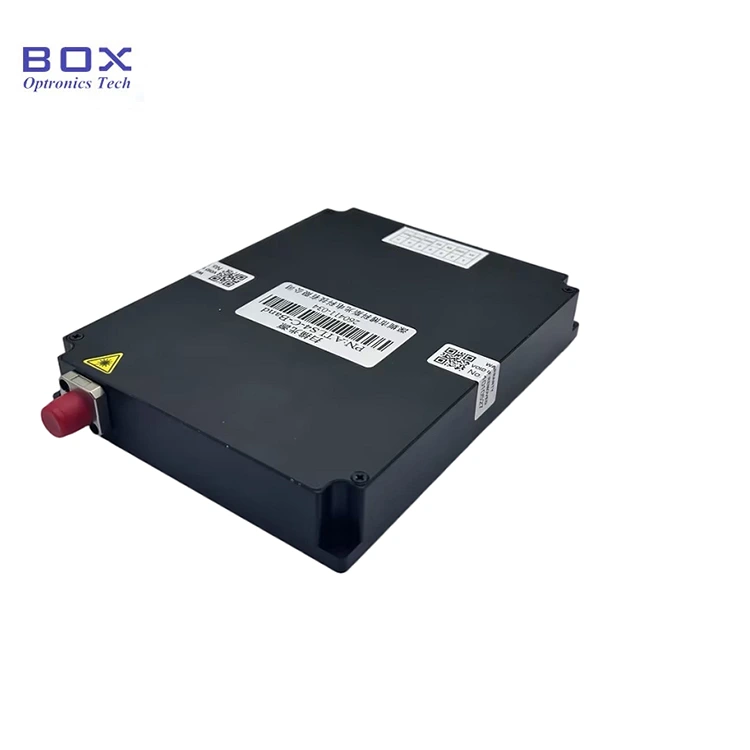

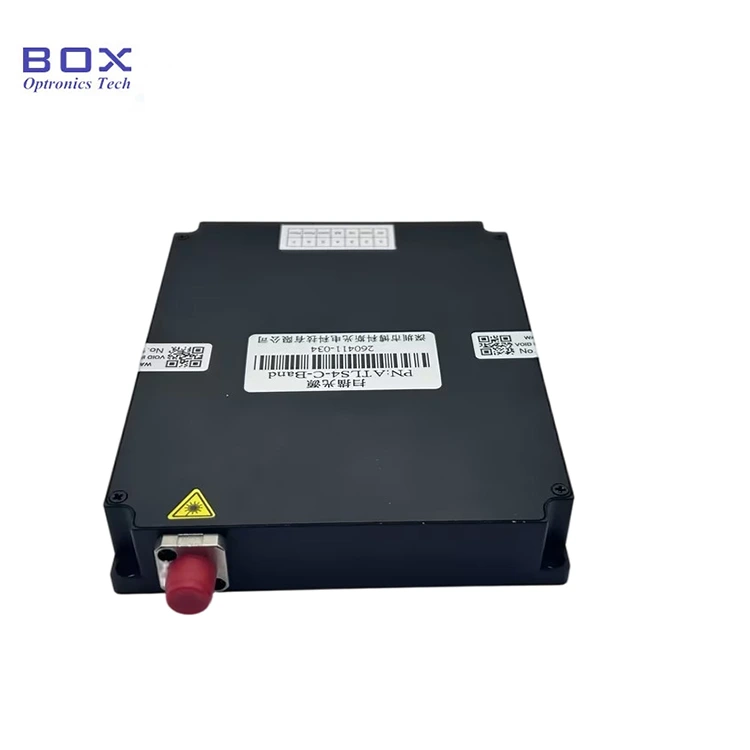

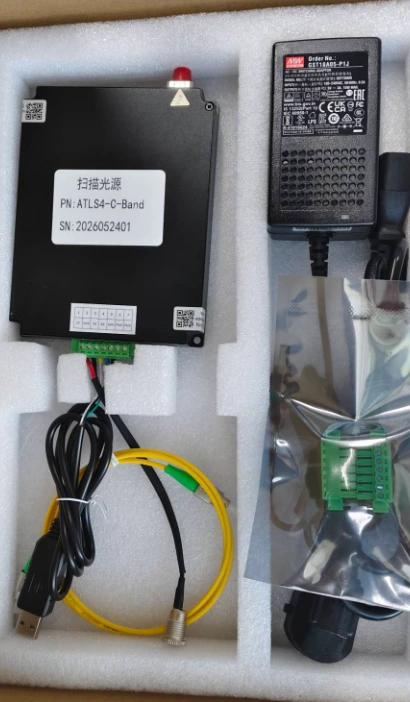

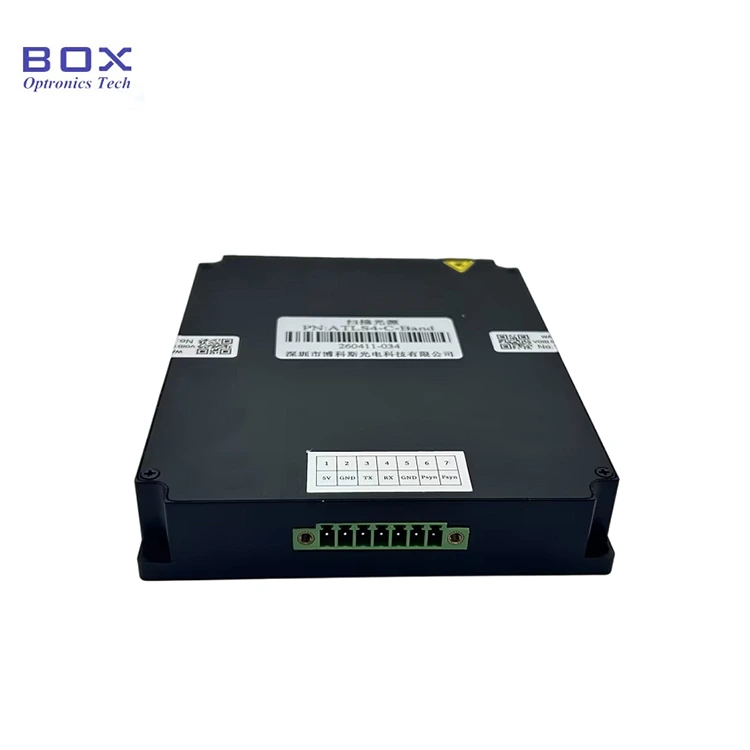

Foto af det faktiske produkt-C-Band Tunable Laser Module
