1550nm 23dBm halvleder optisk forstærker

Indholdsfortegnelse

1. Introduktion af 1550nm 23dBm optisk halvlederforstærker

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er en 1550nm 23dBm optisk halvlederforstærker med en 14-benet sommerfuglepakke. Den har en optisk mætning på 23dBm, 30~35dB lille signalforstærkning, typisk 100nm -3dB forstærkningsbåndbredde, og integrerer TEC og termistor for et stabilt og glat spektrum. Velegnet til Tabserstatning for fiberoptiske forbindelser og switches, WDM fiberoptiske netværk og MOPA lasere.

Produkt Specifikationer

Produkt Funktioner

● 40G og 100G C-Band blokerende lukker eller modulering;

● Lav støj Figur &Lav polarisationsafhængighed;

● 14-benet BTF-pakke med TEC og termistor.

Produkt Ansøgninger

● Tabserstatning vedr fiberoptisk forbindelse og switch;

● WDM fiberoptisk netværk;

● MOPA (Master Oscillator effektforstærker)laser.

Produkt Detaljer

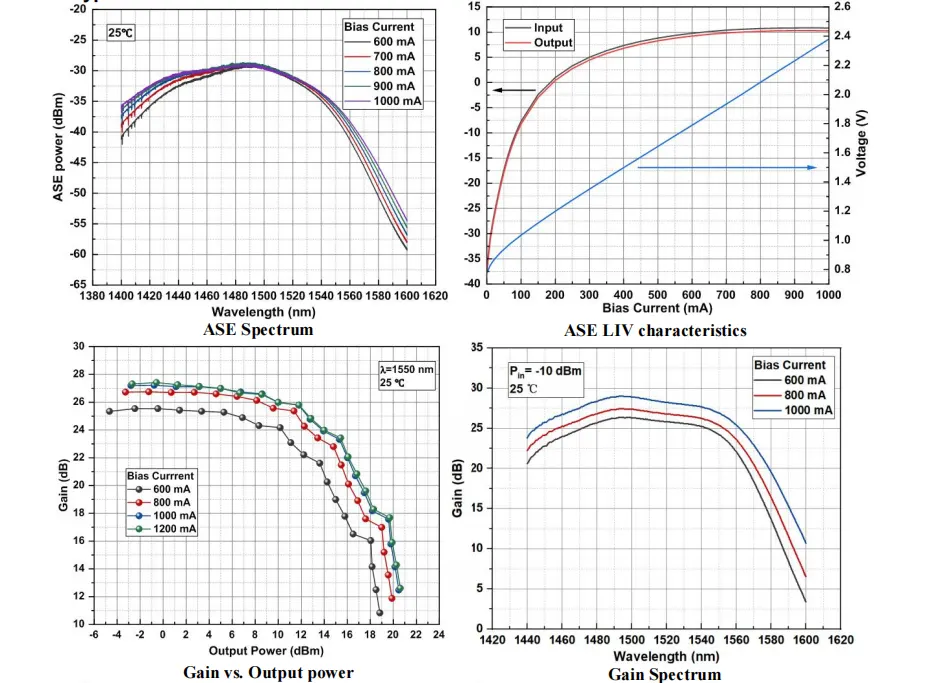

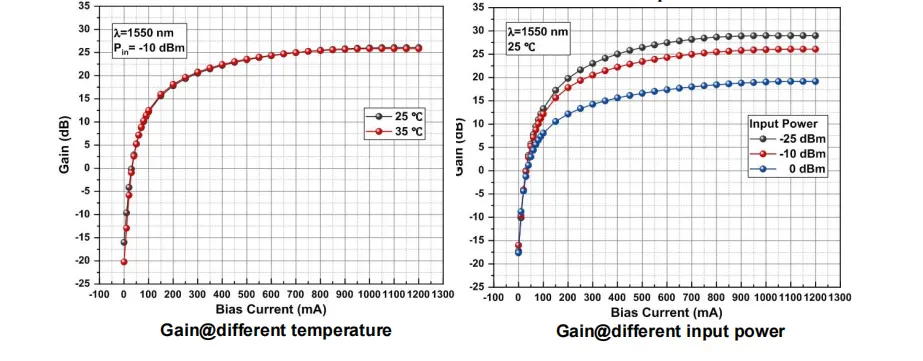

● Typisk karakteristisk kurve

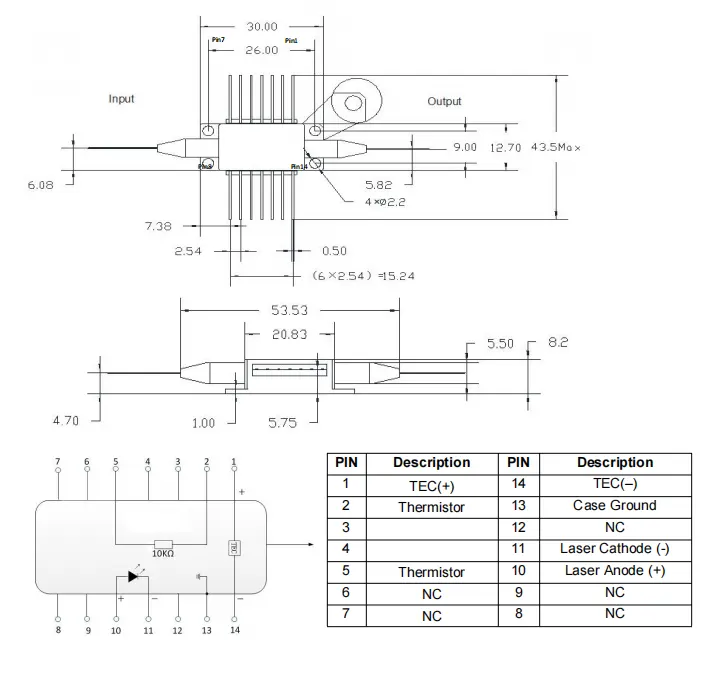

● Pakketegning & PIN-OUT Definition (Enhed:mm)-1550nm 23dBm Halvleder optisk forstærker

● Eksempel på pakning

*Fristående enhed; ingen indbygget driver (modulpakken integreres med en driver er valgfri).

Bestilling oplysninger

f.eks.: BSOA-1550-35PM-FA

(Bestillingsinformation: 1550nm 23dBm Halvleder optisk forstærker, 30~35dB lille signalforstærkning, 23dBm mætning optisk effekt, 14-bens sommerfuglepakke, med SM Hi1060 fiber, FC/APC-stik).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationsydelser i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
