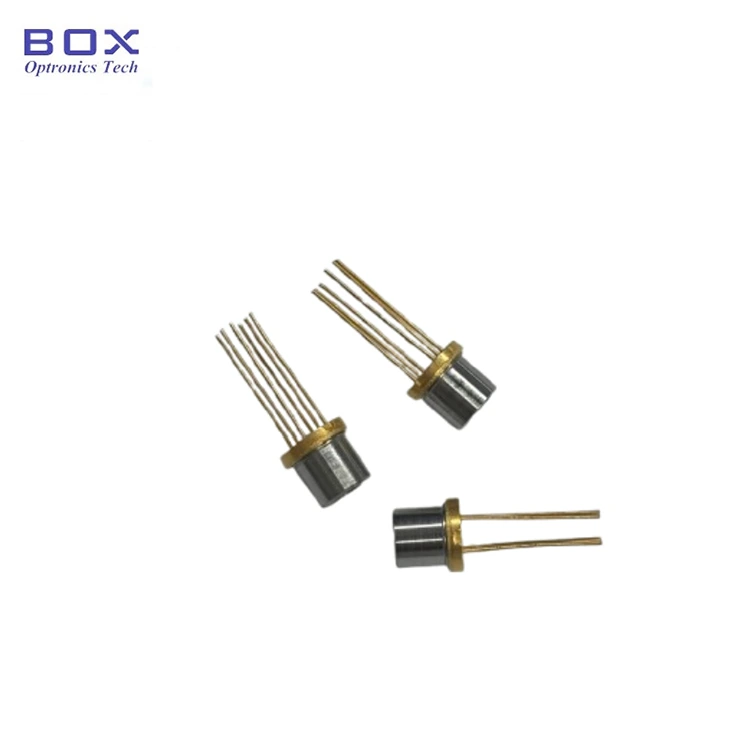

1392nm DFB Laser Diode TO-CAN

Produktoversigt -1392nm DFB Laser Diode TO-CAN

1392nm DFB Laser Diode TO-CAN (model: BLD-D1392.5TO60-AL) fra Box Optronics har en 1392,5nm centerbølgelængde (1391,5-1393,5nm) og 5mW optisk output gennem en asfærisk linse med en 7. Denne 1392nm DFB laserdiode er designet til optisk kobling med fri plads og er velegnet til gascellekobling, gasanalyse og integration af optisk sensingssystem.

Den integrerede TEC og termistor understøtter temperaturkontrol for bølgelængdestabilisering. En hermetisk TO60 metalpakke med en 6-bens konfiguration giver en kompakt og robust formfaktor til gasanalysatorer og industrielle optiske sensorinstrumenter.

Nøglefunktioner -1392nm DFB Laser Diode TO-CAN

· Centerbølgelængde: 1392,5 nm (område 1391,5-1393,5 nm), +/-1 nm høj bølgelængde nøjagtighed

· Høj optisk udgangseffekt: 5mW minimum

· Lav tærskelstrøm

· Integreret termoelektrisk køler (TEC), termistor

· Kompakt TO60 hermetisk pakke med asfærisk linseudgang

Typiske applikationer-1392nm DFB Laser Diode TO-CAN

· Vanddampdetektering (H₂O) ved hjælp af TDLAS

· Frirum gascellespektroskopi

· 1392nm DFB-laserkilder til gasanalysatorer

· Fugtovervågning af industrielle processer

· Optiske gassensing- og spektroskopiinstrumenter

· Fotonisk forskning og OEM-gasanalysesystemer

Produktspecifikationer -1392nm DFB Laser Diode TO-CAN

Absolut maksimale vurderinger

Elektro-optiske egenskaber (T = 25°C)

TEC-karakteristika

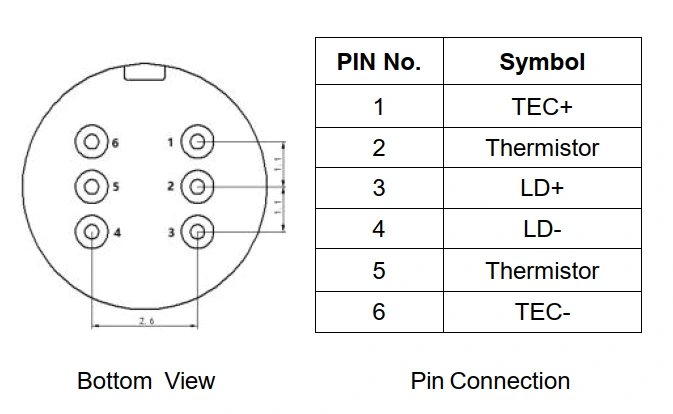

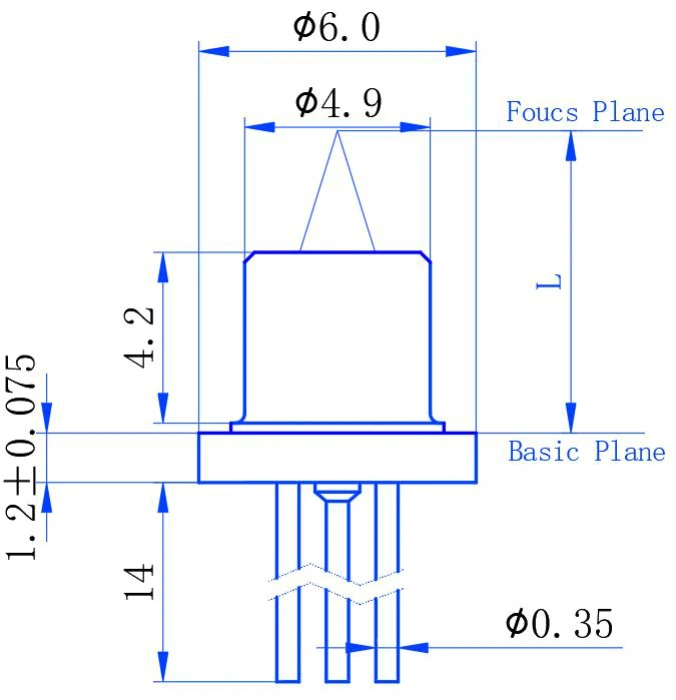

Pakke og Pin Definition

Bestillingsoplysninger -1392nm DFB Laser Diode TO-CAN

Modelnomenklatur

BLD - D XXXX TIL XX - X

Eksempel: BLD-D1392.5TO60-AL

Datablad -1392nm DFB Laser Diode TO-CAN

Datablad

Ofte stillede spørgsmål (FAQ)

Q: Hvilken gas kan detekteres med 1392nm DFB-laseren?

A: Bølgelængden på 1392 nm bruges almindeligvis til vanddamp (H₂O) absorptionsspektroskopi og kan anvendes til TDLAS-baseret fugt- og vanddampdetektion. Den specifikke absorptionslinje og driftsbetingelser bør evalueres baseret på gaskoncentrationen, optisk vejlængde og systemdesign. Box Optronics tilbyder også DFB-laserdioder med andre bølgelængder til forskellige gasfølingskrav.

Q: Hvad er forskellen mellem denne TO60 DFB-laser og en sommerfuglepakket DFB-laser?

A: De vigtigste forskelle er pakkeformatet, den optiske grænseflade og omkostningerne.

TO60-versionen har en kompakt hermetisk metalbeholder med integreret TEC, termistor og asfærisk linse til optisk kobling med fri plads.

Butterfly DFB lasere er typisk tilgængelige med fiber-pigtailed output og kan integrere yderligere funktioner såsom en optisk isolator og monitor fotodiode, afhængigt af konfigurationen.

Med sin enklere pakke og ledige optiske output giver TO60-versionen en mere omkostningseffektiv mulighed for gassensing og andre applikationer, hvor fiberkobling og yderligere integrerede funktioner ikke er påkrævet. Valget afhænger af den nødvendige optiske koblingsmetode, pakkestørrelse og systemarkitektur.

Q: Hvordan forbedrer den integrerede TEC gasdetektionsydelse?

A: Den integrerede TEC og 10kΩ termistor giver temperaturkontrol til DFB-laseren, hvilket hjælper med at opretholde stabile driftsforhold og reducere bølgelængdedrift forårsaget af temperaturvariationer. Temperaturkontrol er vigtig i TDLAS-systemer, fordi laserbølgelængden skal forblive på linje med målabsorptionsfunktionen. TEC-specifikationerne bør overvejes sammen med laserens driftstemperaturområde og kravene til det komplette gassensorsystem.

Relaterede produkter

· 1392nm 10mW DFB Butterfly Laser Diode

· 760nm 10mW DFB Butterfly Laser Diode

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB-laserdiode til CO2-sensor

· 1 mm Active Area InGaAs PIN-fotodiode

Betjeningsnoter og håndtering

· Laserdioder er enheder, der er følsomme over for elektrostatisk afladning (ESD). Korrekte ESD-beskyttelsesprocedurer bør altid følges under håndtering.

· Modulerne skal håndteres på samme måde som almindelige halvlederenheder for at forhindre elektrostatisk skade. For sikker opbevaring og transport bør modulerne pakkes med ESD-sikkert materiale.

· For at samle modulerne på et printkort skal arbejdsbordet, loddekolben og menneskekroppen jordes.

· Opbevar ubrugte enheder ved anbefalet opbevaringstemperatur (-40°C til +85°C) i ESD-sikker emballage.

· Overskrid ikke de absolutte maksimumværdier, der er angivet i dataarket, inklusive 100mA maksimal fremadstrøm og 2V maksimal fremadspænding.

· Brug altid en laserdiodedriver med strømbegrænsning og overspændingsbeskyttelse.

· Aktivér TEC-temperaturstabilisering, før der påføres laserdrevstrøm for optimal ydeevne og bølgelængdestabilitet.

· Undgå at røre ved den asfæriske linseoverflade med bare fingre for at forhindre kontaminering. Hvis rengøring er nødvendig, skal du bruge isopropylalkohol (IPA) og en fnugfri vatpind.

· Loddetilbageløbstemperatur: maksimalt 260°C i 10 sekunder. Undgå for lang loddetid eller temperatur.
