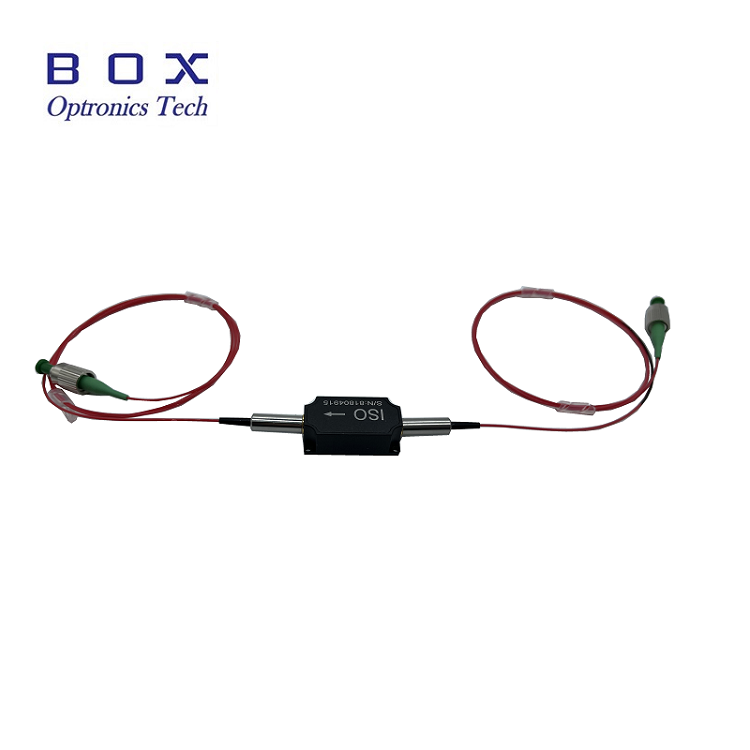

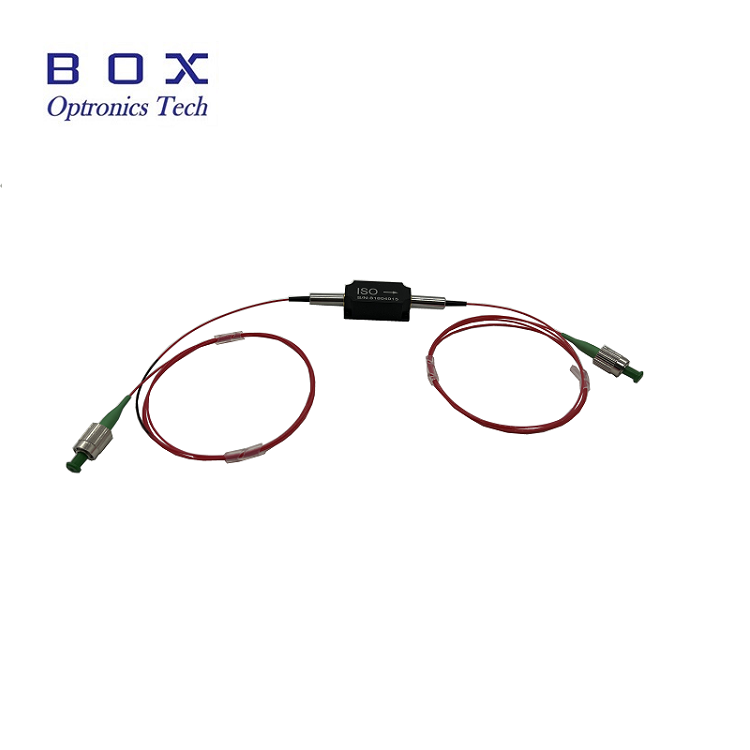

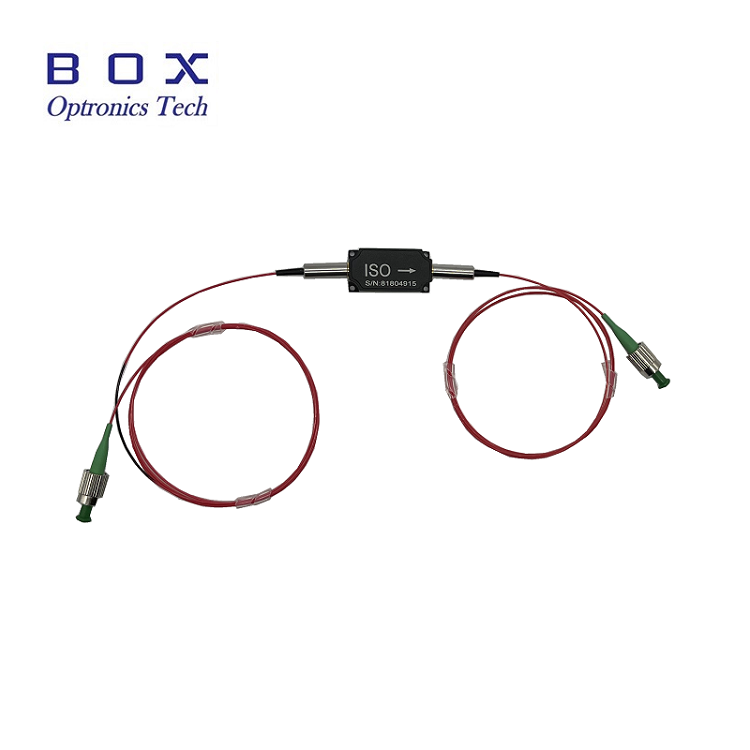

1064nm højeffekt optisk isolator

Produktoversigt-1064nm højeffekt optisk isolator

Box Optronics leverer 1064nm High Power Optical Isolator, en højtydende passiv optisk komponent designet til at beskytte laserkilder, frølasere og optiske forstærkere mod skadelig optisk feedback forårsaget af reflekteret og tilbagespredt lys. Baseret på Faraday-rotationseffekten muliggør denne isolator ikke-gensidig lystransmission, hvilket tillader lys at passere i fremadgående retning med lavt tab, mens den blokerer lys i omvendt retning med høj isolering.

Denne 1064nm isolator har typisk indføringstab, høj isolation og højt ekstinktionsforhold og er optimeret til fiberlaser- og forstærkersystemer med høj effekt. Den understøtter gennemsnitlig effekthåndtering op til 10W og spidseffekt op til 10kW til ns-pulsdrift, hvilket gør den velegnet til krævende industrielle og videnskabelige applikationer.

Nøglefunktioner-1064nm højeffekt optisk isolator

• Høj isolation: 30dB typisk topisolering, 25dB minimum

• Lavt tab af indsættelse

• Højt tab af afkast

• Lavt polarisationsafhængigt tab (PDL)

• Høj strømhåndtering: op til 10 W gennemsnitseffekt

• Kompakt og robust pakkedesign: 58×28×26 mm

• Tilgængelig i PM (Polarization Maintaining) og ikke-PM-versioner

• Flere bølgelængder: 980nm, 1030nm, 1064nm

Typiske applikationer-1064nm højeffekt optisk isolator

• Fiberlasersystemer og MOPA fiberlasere

• Fiberforstærkere

• Optiske test- og måleinstrumenter

• Fiberoptiske sensorsystemer

• Frølaserbeskyttelse i forstærkerkæder

• Fiberlasersystemer med høj effekt

• Forsknings- og udviklingslaboratorier

• Industrielle laserbehandlingssystemer

Tekniske specifikationer-1064nm højeffekt optisk isolator

Optiske specifikationer (T=25°C)

Mekaniske og miljømæssige specifikationer

Produktdetaljer-1064nm højeffekt optisk isolator

Hvad er en optisk isolator?

En optisk isolator, også kendt som en Faraday-isolator, er en passiv to-ports optisk enhed, der tillader foretrukken transmission i én retning, mens den giver høj isolation i den modsatte retning. Det er en væsentlig komponent i laser- og fiberoptiske systemer for at beskytte laserkilder og optiske forstærkere mod optisk feedback forårsaget af reflekteret og tilbagespredt lys.

Optiske isolatorer er baseret på Faraday-effekten, som anvender et magneto-optisk materiale, der roterer polariseringen af ​​lys, der passerer gennem det, når det udsættes for et magnetisk felt. Kombineret med polarisatorer muliggør denne polarisationsrotation fremadgående optisk transmission og høj isolering af lys, der forplanter sig baglæns.

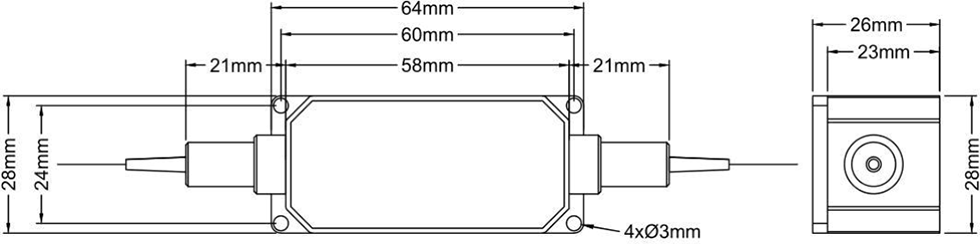

Pakkedimensioner

Den 1064nm højeffekt optiske isolator er pakket i et kompakt, robust hus med følgende dimensioner (enhed: mm):

• Pakkestørrelse: 58 × 28 × 26 mm (L×B×H)

• 2-ports konfiguration med fiber pigtails

• 4 monteringshuller (Ø3 mm) til sikker installation

• Designet til høj pålidelighed og termisk stabilitet

Hvorfor vælge Box Optronics?

• Streng kvalitetskontrol med 100 % test før forsendelse

• Konkurrencedygtige priser med stabil masseleveringskapacitet

• Fleksible tilpasningsmuligheder for bølgelængde, effekt, fiber og stik

• Eksempeltest tilgængelig til evaluering

• Global forsendelse med DHL, UPS og FedEx ekspreslevering

• Både PM- og ikke-PM-versioner tilgængelige

• Flere effektindstillinger: 500mW til 10W

• Bred bølgelængdedækning: 980nm, 1030nm, 1064nm

• Pålidelig langsigtet levering af produktionsmængder

Bestillingsinformation-1064nm højeffekt optisk isolator

Modelnomenklatur

HPMIS - XXXX - X - X - X - X - X - XX

Eksempel: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, langsom aksearbejde, hurtig akse blokeret, PM Panda fiber, 900μm løst rør, 1m fiberlængde, 58x28x26mm pakke, 10W håndteringseffekt

Eksempel: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (ikke-PM), Hi1060 fiber, 900μm løst rør, 1m fiberlængde, 58x28x26mm pakke, 5W håndteringseffekt

Tilgængelige tilpasningsmuligheder

• Centerbølgelængde: 980nm, 1030nm, 1064nm, andre bølgelængder tilgængelige efter anmodning

• Effekt: 500mW, 1W, 2W, 5W, 10W, højere effekt tilgængelig til brugerdefinerede design

• Polarisationstype: PM (Polarization Maintaining) eller ikke-PM (standard single mode)

• PM-aksekonfiguration: Langsom akse arbejder, begge akser arbejder

• Fibertype: PM Panda fiber, Hi1060, andre specialfibre

• Fiberlængde: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (tilgængelige tilpassede længder)

• Pigtailtype: 250 μm blottet fiber, 900 μm løst rør, 3,0 mm løst rør

• Pakkestørrelse: Standard 58x28x26 mm eller tilpassede pakkedimensioner

• Højere isolationsversioner tilgængelige til krævende applikationer

For tilpassede krav, kontakt venligst vores salgsteam med dine specifikationer.

Datablad og testrapport-1064nm højeffekt optisk isolator

Hver enhed leveres med en omfattende testrapport, der dokumenterer målte ydeevneparametre. Databladet PDF-filen indeholder detaljerede specifikationer.

• Individuel testrapport inkluderet med hver enhed

Datablad

Vilkår for tilbud og betaling

Vilkår for tilbud

• EXW

• DAP

• FOB

• Andre vilkår: Kontakt os venligst for at diskutere.

Betalingsbetingelser

• PayPal: Hurtig og sikker betaling for prøver og små ordrer

• T/T (bankoverførsel): Standard betalingsmetode for normale produktionsordrer

• Alibaba Trade Assurance: Sikker ordrebeskyttelse for onlinetransaktioner med købergaranti

• Kreditkort: PayPal  og Alibaba er tilgængelige

• Fleksible betalingsbetingelser: Kan forhandles

Ledetid

• Standardproduktion: ~10-15 arbejdsdage

• Tilpassede konfigurationer: 15-20 arbejdsdage

• Mængdeordrer: Kontakt venligst for produktionsplan

• International forsendelse: ~3-5 hverdage (DHL/UPS/FedEx Express)

• Hurtig service: Tilgængelig efter anmodning

Betjeningsnoter og håndtering-1064nm højeffekt optisk isolator

ESD beskyttelse

Mens optiske isolatorer er passive enheder, kræves korrekt håndtering for at opretholde ydeevne og pålidelighed.

• Arbejd på en ren, støvfri overflade

• Undgå at røre ved fiberens endeflader direkte

• Opbevar støvhætter på stik, når de ikke er i brug

• Brug korrekt ESD-beskyttelse under håndtering og installation

• Håndter med forsigtighed for at undgå at beskadige fiberhaler

Fiberhåndtering

• Undgå overdreven bøjning af fiberen

• Træk eller drej ikke fiberhalerne

• Rengør fiberstik før tilslutning ved hjælp af korrekt rengøringsværktøj

• Brug altid støvhætter, når stikket ikke er i brug

• Inspicér fiber-endefladen for skader før brug

• Overskrid ikke den maksimale trækbelastning (5N)

Overvejelser om magthåndtering

• Sørg for, at indgangseffekten ikke overstiger det nominelle maksimum

• Brug korrekt strømovervågning for at undgå overbelastning

• Tillad korrekt varmeafledning ved høje effektniveauer

• Monter på en køleplade for kontinuerlig drift med høj effekt

Installation og montering

• Monter isolatoren sikkert ved hjælp af de 4 monteringshuller

• Sørg for korrekt justering for at minimere yderligere tab

• Tillad tilstrækkelig plads til fiberbøjningsradius

• Kør inden for det angivne temperaturområde for pålidelighed

• Undgå mekanisk belastning på fiberhalerne

• Sørg for korrekt portorientering for korrekt signalretning

• Bekræft retningen frem/tilbage før installation

Kvalitetssikring

Box Optronics er forpligtet til at levere optiske komponenter af høj kvalitet med pålidelig ydeevne. Alle vores højeffekt optiske isolatorer gennemgår strenge tests og kvalitetskontrol før forsendelse.

Garanti

• 12 måneders begrænset garanti fra afsendelsesdatoen

• Garantien dækker fejl i materialer og udførelse

• Gratis reparation eller udskiftning af defekte enheder under garanti

• Garantien dækker ikke skader fra forkert brug, forkert håndtering eller uautoriseret ændring
