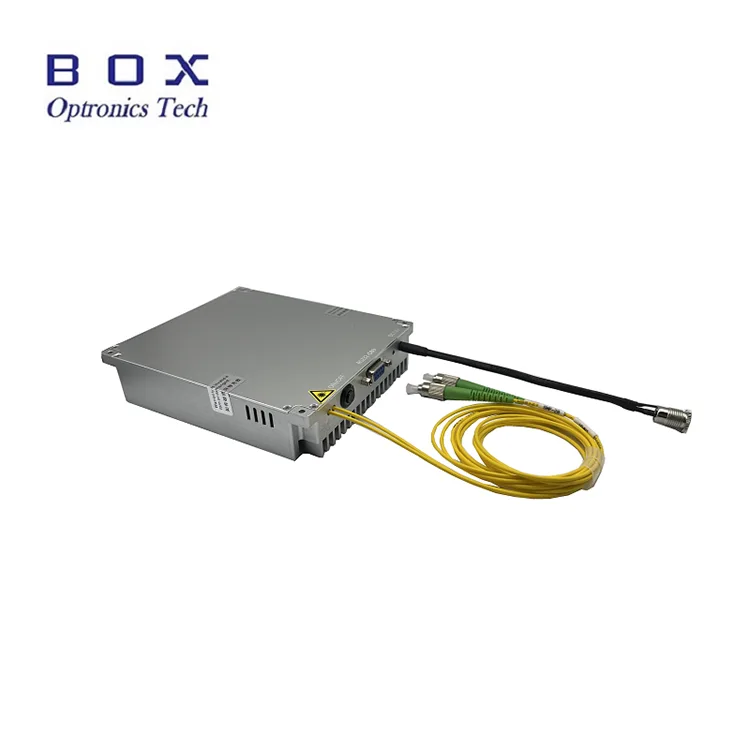

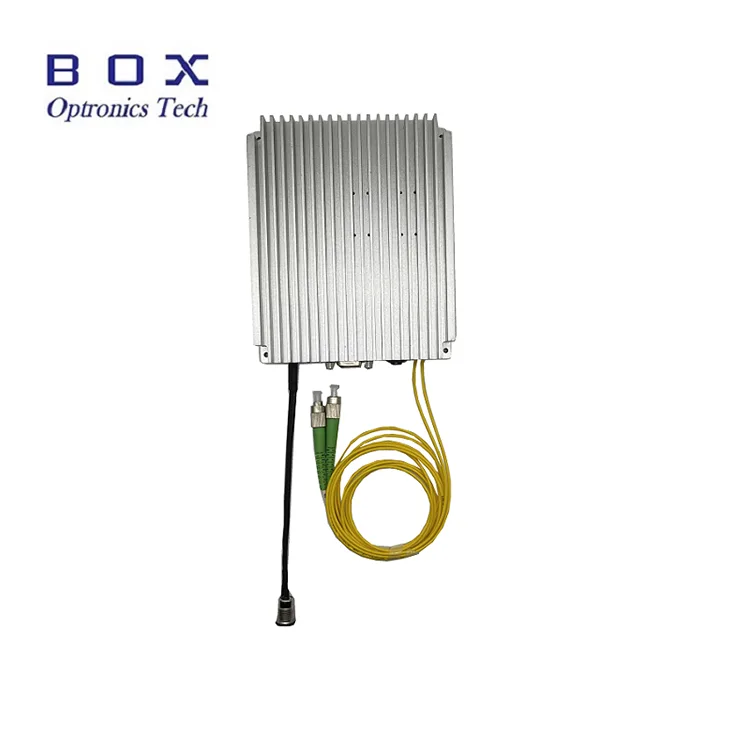

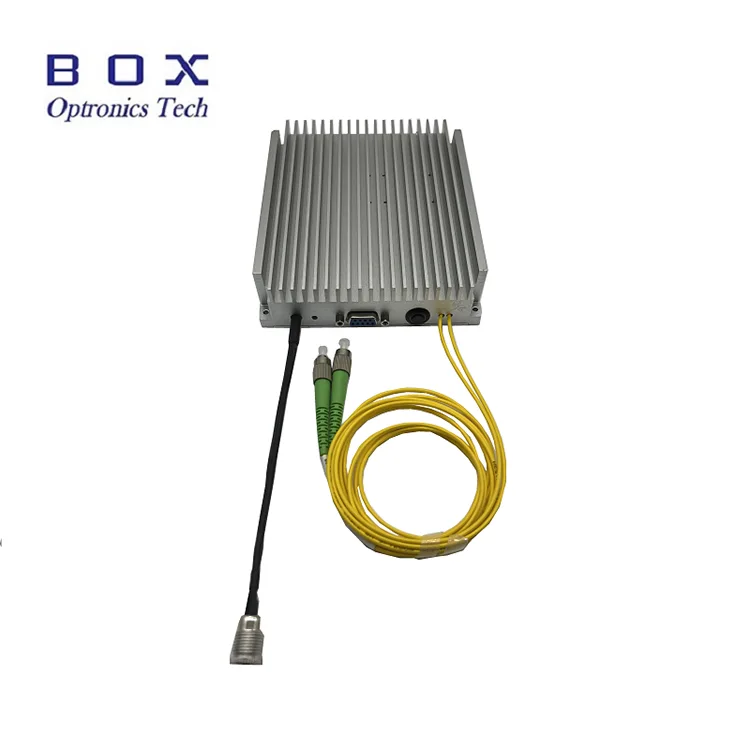

Ytterbium-dopet fiberforstærker (YDFA) bruger en halvlederpumpelaser til at excitere ytterbium-dopet forstærkningsfiber, hvilket giver effektiv optisk forstærkning i bølgelængdeområdet 1030-1080nm. Forstærkeren tilbyder valgfri og kontinuerligt justerbar mættet udgangseffekt på 17/20/23/25/26/27/30/33/37/40dBm, med høj forstærkning, lav støj og stabil udgangsydelse.
YDFA, der er tilgængelig i både bord- og kompaktmodulkonfigurationer, understøtter frontpanelkontrol, seriel kommunikation og pc-softwaredrift, hvilket gør den velegnet til applikationer såsom 1064nm laserforstærkning inden for videnskabelig forskning, industrielle lasersystemer, fiberlaserapplikationer og præcisionsoptiske målesystemer.
|
Parametre |
Enhed |
Værdier |
Noter |
|
Driftsbølgelængde |
nm |
1030~1070, 1040~1080 |
|
|
Indgangseffekt |
dBm |
0~10 |
Kan tilpasses |
|
Mættet udgangseffekt |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Indgang |
|
Støjtal |
dB |
≤5,0 |
|
|
Polarisationsafhængig forstærkning |
dB |
<0,3 |
SM fiber |
|
Polarisationsudryddelsesforhold |
dB |
>20 |
PM fiber |
|
Input/output isolation |
dB |
>35 |
|
|
Fiber type |
- |
Hi1060 eller PM980 |
|
|
Stik |
- |
FC/APC |
|
|
Driftstilstand |
- |
ACC/APC(1) |
|
|
Dimensioner |
mm |
260(B)×280(D)×120(H) |
Bordplade (17-26dBm) |
|
260(B)×320(D)×120(H) |
Bordplade (27-33dBm) |
||
|
376(B)×340(D)×112(H) |
Bordplade (37-40dBm) |
||
|
125(B)×150(D)×20(H) |
Modul (17~20dBm) |
||
|
139(B)×206(D)×27(H) |
Modul (23~26dBm) |
||
|
139(B)×235(D)×70(H) |
Modul (27~40dBm) |
||
|
Strømforsyning |
V |
AC 110~240V, <30W |
Bordplade |
|
Strømforsyning |
V |
5V DC, <15W |
modul |
|
Kontroltilstand |
- |
RS232 Seriel kommunikation |
modul |
|
Kommunikationsgrænseflade |
- |
DB9 kvinde |
modul |
|
Driftstemperatur |
℃ |
-5~+35 |
|
|
Driftsfugtighedsområde |
% |
0~70 |
|
● Bredt bølgelængdeområde;
● Høj udgangseffekt op til 40 dBm;
● Lavt støjtal;
● Hi1060 eller PM980 valgfrit.
● Ikke-lineær optik; l
● Mikrobølgefotonik;
● Sammenhængende LiDAR-systemer.

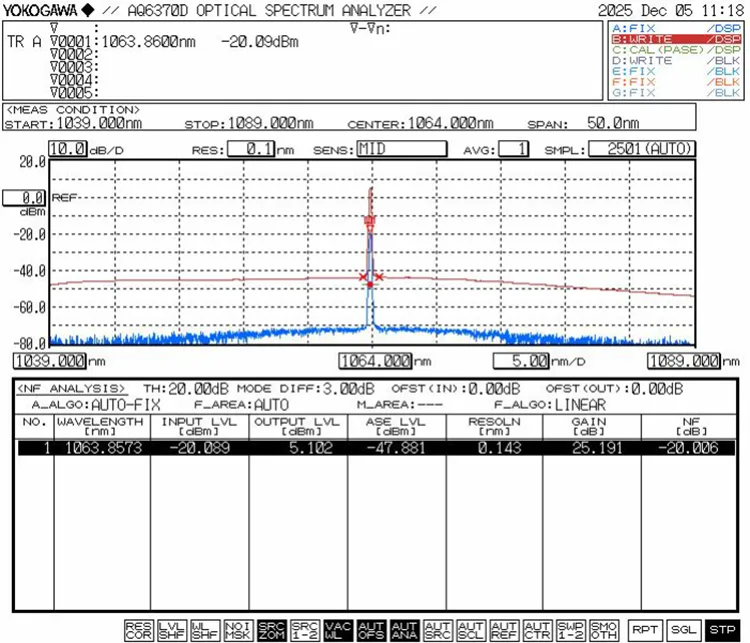

● Optisk spektrum af forstærket 1064nm signal 0dBm indgangseffekt, 3A
● Strømustabilitet@udgangseffekt 27dBm, 0dBm input 1064nm, APC-tilstand

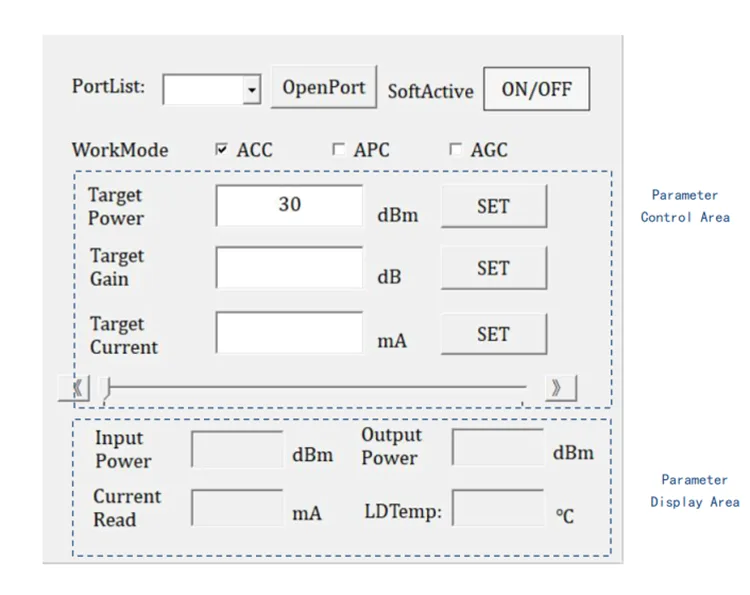

● PC kontrol software interface

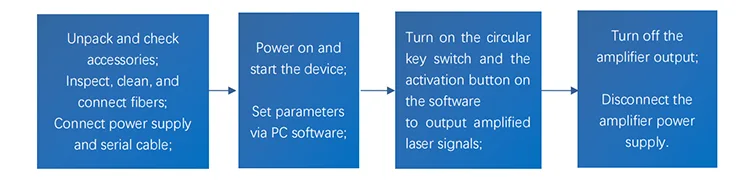

Trin 1. Udpakning og montering: Inden montering skal du kontrollere, om alt tilbehør er komplet, inklusive strømkabel eller strømadapter, fiberjumpere, betjeningsvejledning, testrapport mv.
Tilslut strømforsyningen: Bordforstærkere kan tilsluttes direkte til vekselstrøm; modulære forstærkere skal tilsluttes en DC-switchende strømforsyning eller reguleret strømforsyning, der opfylder deres strømforsyningskrav.
Brug specielt udstyr og værktøj (fiber-endefladeinspektør, fiberkonnektorrensesæt) til at inspicere og rengøre fiberkonnektorens endeflade. Først når det er helt rent, skal du bruge fiberjumpere til at forbinde signallyskilden til forstærkerens indgangsport.
Trin 2. Tænd for forstærkerens strømforsyning, vælg arbejdstilstand i pc-softwaren, og indstil parametre som udgangseffekt eller pumpestrøm.
Bemærk: Hver gang forstærkermodulet tændes, er arbejdstilstanden (APC/ACC) og forstærkerens arbejdsstrøm eller udgangseffekt parameterindstillingerne fra sidste brug. Hvis justering er nødvendig, kan den ændres via pc-softwaren. Forstærkeren er normalt indstillet til minimum arbejdsstrøm og minimum udgangseffekt som standard fra fabrikken.
Trin 3. Tryk på aktiveringsnøglekontakten (ACT) på modulet, og klik på den bløde aktiveringskontakt (SOFTACTIVE) på pc-softwaren. På dette tidspunkt begynder lasersignalet at blive forstærket og udsendt. Under eksperimentet kan arbejdstilstanden og udgangseffekten justeres rettidigt efter behov.
Bemærk: Når forstærkeren er i den lysemitterende tilstand (aktiveringskontakten er slået til), er det strengt forbudt at tilslutte, frakoble eller tilslutte fiberjumperstik. ellers kan fiberjumper-konnektorens endeflade og selve forstærkeren sandsynligvis blive beskadiget, hvilket fører til funktionsfejl.
Setp4. Efter brug skal du slukke for aktiveringsnøglekontakten (ACT) for at afbryde forstærkerudgangen, slukke for strømforsyningen og afbryde fiberforbindelsen.
|
YDFA |
Udgangseffekt |
Fiber type |
Dimension |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-doteret fiberforstærker |
17: 17dBm 20:20dBm 23: 23dBm ... 40:40dBm |
SM: Hi1060 PM: PM980 |
M: Modul B: Bordplade |
fx: YDFA-27-PM-M
(Ordreinformation: Ytterbium-doteret Fiberforstærker, 27dBm udgangseffekt, med PM980 fiber, modulpakke).
● Vilkår for tilbud
(1) EXW:
Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.
(2) DAP:
Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.
(3) Andet
● Betalingsbetingelser
PayPal og T/T er tilgængelige.
Produktion: 10-15 arbejdsdage. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)
Den internationale logistik: 3-5 arbejdsdage.
● Forstærkeren bør fungere inden for den nominelle optiske signalbølgelængde og effektområde. Indtast ikke optiske signaler ud over det specificerede område. Se produkttestrapporten for specifikke parametre.
● Før du starter, skal du sikre dig, at strømafbryderen og nøgleafbryderen er slukket, og derefter tilslutte strømforsyningen. Når du lukker ned, skal du først slukke for nøglekontakten og afbryde strømforsyningen, efter at udgangsindikatoren er slukket. Afbryd ikke strømforsyningen direkte, når forstærkeren virker.
● Hyppig til-/frakobling af indgangs- og udgangsfiberstik anbefales ikke, da det kan forårsage støvforurening, øget tab af indføring eller brænding af fiberstikkets endeflade.
● FC/APC-stikket ved hovedudgangsporten er kun til effekttestning; det er strengt forbudt at forbinde den til andre fiberstik. Hvis udgangsfiberen skal forbindes med andre fibre, anbefales fusionssplejsning med en fiberfusionssplejser.
● Hold enheden væk fra fugt, støv og korrosion. opbevar det på et tørt sted.
● Garantiperiode:
Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.
● Udelukkelser fra gratis garanti:
I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:
(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.
(2) Fejl på grund af forkert betjening af brugeren.
(3) Åbenlys fysisk skade forårsaget af menneskelige fejl.
(4) Uautoriseret adskillelse, ændring eller reparation.
(5) Ændrede eller ufuldstændige garantietiketter på huset.
(6) Skader eller tab under transport.
